آمپلی فایر xed11001d Amplifier سروین وگا Cerwin Vega
Cerwin-Vega XED8001D یک آمپلی فایر 1 کانال Class-D مخصوص ساب ووفر است که توان 450 وات RMS در 4Ω و 800 وات RMS در 2Ω ارائه می‌دهد. وجود Low Pass قابل تنظیم، Subsonic، Bass Boost، Bass Control و ورودی‌های High Level و Low Level، امکان تنظیم و استفاده از آن را در سیستم‌های مختلف صوتی خودرو فراهم می‌کند.
در انتخاب این مدل، مهم‌ترین نکته هماهنگ بودن توان RMS ساب ووفر، امپدانس نهایی و توان خروجی آمپلی فایر است. اگر این سه بخش به درستی با یکدیگر هماهنگ شوند، XED8001D می‌تواند یک آمپلی فایر اختصاصی مناسب برای بخش باس سیستم صوتی خودرو باشد.
در صورت نیاز به مشاوره و پاسخ به سوالات شما در رابطه با این محصول می توانید با شماره های زیر تماس بگیرید.

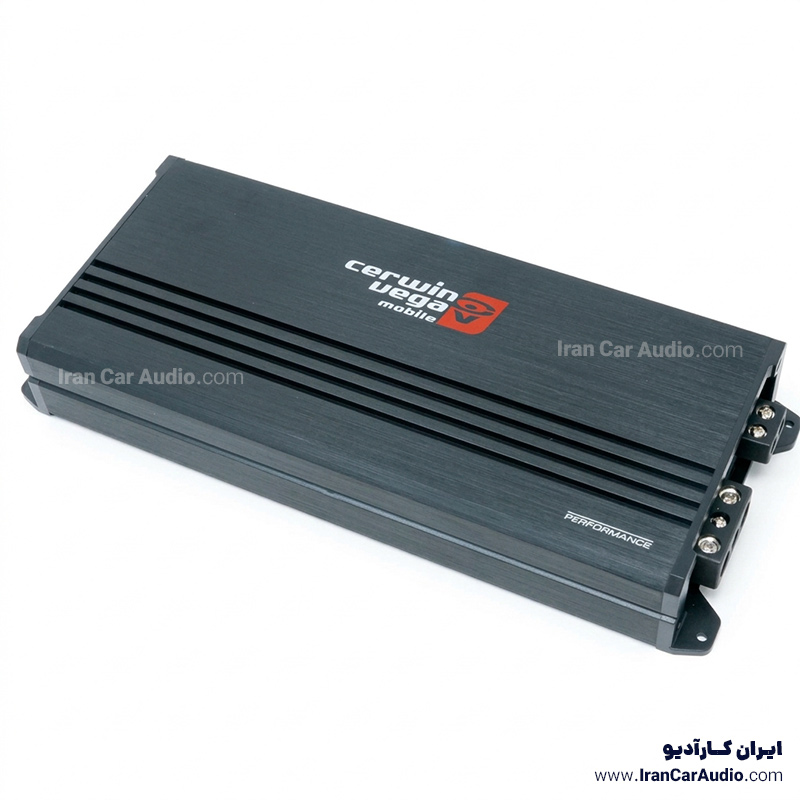

آمپلی فایر 1 کانال Cerwin-Vega XED11001D از سری XED یک آمپلی فایر مونو Class-D است که برای راه‌اندازی ساب‌ووفر در سیستم‌های صوتی خودرو طراحی شده است. این مدل در 4 اهم توان RMS برابر با 650 وات و در 2 اهم توان RMS برابر با 1100 وات ارائه می‌دهد و به همین دلیل برای سیستم‌هایی که به توان بالاتری در بخش فرکانس‌های پایین نیاز دارند، گزینه‌ای مناسب محسوب می‌شود.
طراحی Class-D در XED11001D با هدف دستیابی به راندمان بالا و تولید حرارت کمتر انجام شده است. ساختار مونو این آمپلی فایر نیز باعث می‌شود توان خروجی آن به‌صورت اختصاصی برای بخش ساب‌ووفر مورد استفاده قرار گیرد.
توان خروجی و کاربرد XED11001D
Cerwin-Vega XED11001D یک آمپلی فایر 1 کانال است و خروجی آن برای استفاده با ساب‌ووفر طراحی شده است. توان RMS دستگاه در امپدانس‌های مختلف به شکل زیر است:
| امپدانس | توان RMS |
|---|---|
| 4Ω | 650W × 1 |
| 2Ω | 1100W × 1 |
این سطح توان، امکان استفاده از XED11001D را در سیستم‌هایی فراهم می‌کند که ساب‌ووفر به توان قابل توجهی برای بازتولید فرکانس‌های پایین نیاز دارد.
تنظیمات کراس‌اور

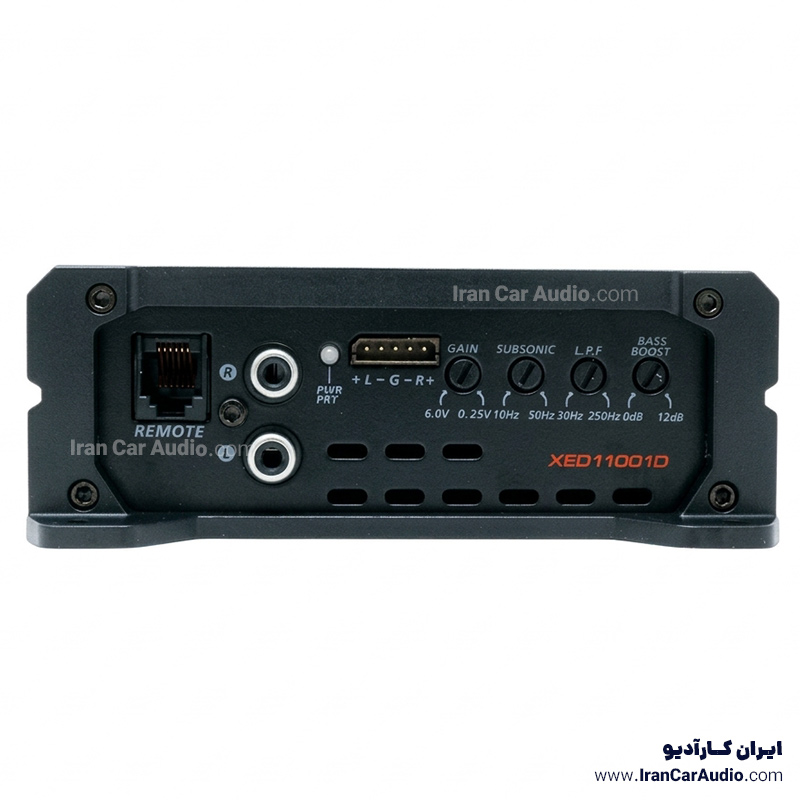

XED11001D به فیلتر Low-Pass و Sub-Sonic مجهز شده است. محدوده تنظیم Low-Pass از 35Hz تا 250Hz است و فیلتر Sub-Sonic نیز از 10Hz تا 50Hz قابل تنظیم است.
فیلتر Low-Pass اجازه می‌دهد آمپلی فایر عمدتاً محدوده فرکانسی مورد نیاز ساب‌ووفر را تقویت کند، در حالی که Sub-Sonic Filter می‌تواند برای کنترل فرکانس‌های بسیار پایین مورد استفاده قرار گیرد.
کراس‌اور دستگاه با شیب -12dB/Oct طراحی شده است.
Bass Boost و کنترل باس

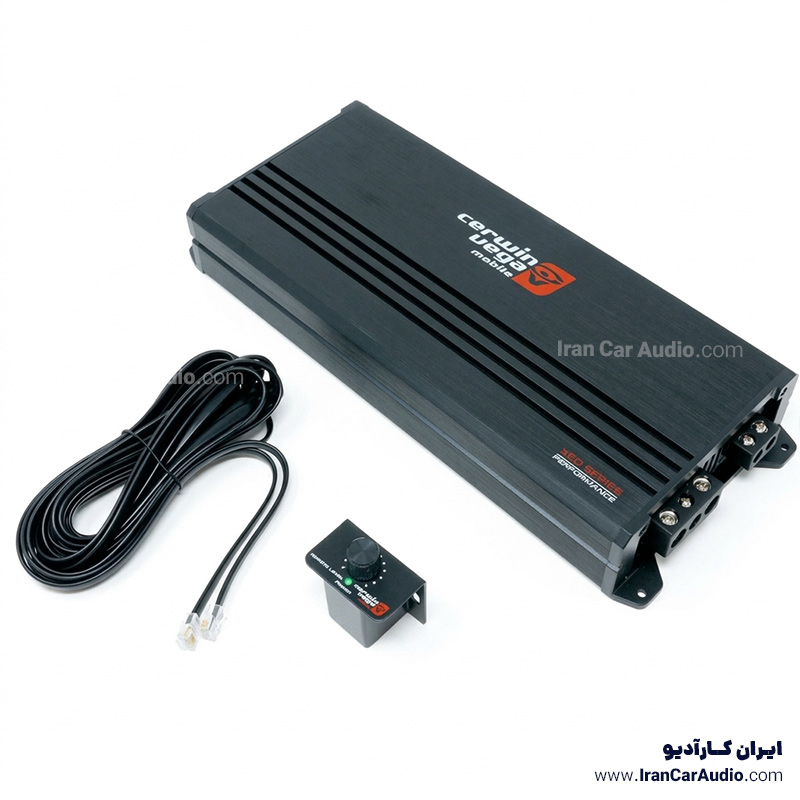

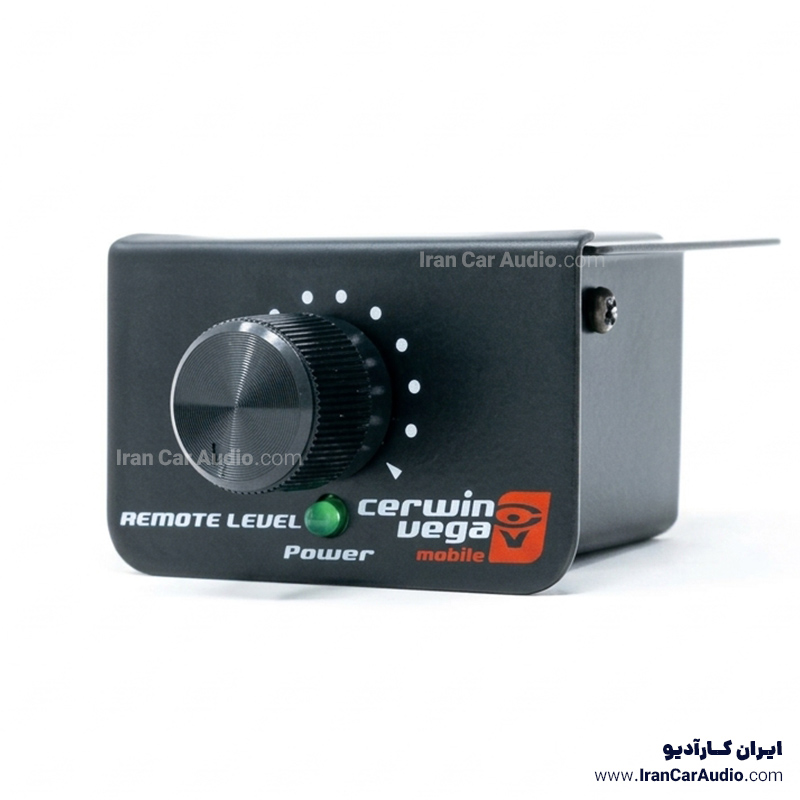

برای تنظیم سطح فرکانس‌های پایین، XED11001D به Bass Boost قابل تنظیم از 0dB تا 12dB مجهز شده است. همچنین کنترل Bass همراه دستگاه ارائه می‌شود و امکان تنظیم راحت‌تر سطح باس را در اختیار کاربر قرار می‌دهد.
ورودی‌های Low Level و High Level
این آمپلی فایر از دو نوع ورودی Low Level و High Level پشتیبانی می‌کند و به همین دلیل می‌توان آن را در سیستم‌های صوتی مختلف، از سیستم‌های دارای خروجی RCA گرفته تا برخی سیستم‌های فابریک خودرو، به کار گرفت.
محدوده حساسیت ورودی Low Level برابر با 250mV تا 6V و محدوده حساسیت High Level برابر با 1.1V تا بیش از 20V اعلام شده است.
طراحی و ابعاد
XED11001D با ابعاد 280 × 120 × 46.5 میلی‌متر ساخته شده است. بدنه با ضخامت نسبتاً کم، امکان نصب دستگاه را در فضاهای مختلف خودرو فراهم می‌کند.
همچنین نشانگر LED برای وضعیت Power و Protect روی دستگاه قرار گرفته تا وضعیت عملکرد آمپلی فایر قابل مشاهده باشد.
مشخصات فنی Cerwin-Vega XED11001D
| مشخصات | مقدار |
|---|---|
| برند | Cerwin-Vega |
| مدل | XED11001D |
| سری | XED |
| نوع آمپلی فایر | 1 کانال Mono |
| کلاس آمپلی فایر | Class-D |
| توان RMS در 4Ω | 650W × 1 |
| توان RMS در 2Ω | 1100W × 1 |
| پاسخ فرکانسی اعلام‌شده | 35Hz – 350Hz |
| Low-Pass | 35Hz – 250Hz |
| Sub-Sonic | 10Hz – 50Hz |
| شیب کراس‌اور | -12dB/Oct |
| Bass Boost | 0dB – 12dB |
| حساسیت Low Level | 250mV – 6V |
| حساسیت High Level | 1.1V تا بیش از 20V |
| امپدانس ورودی Low Level | 20KΩ |
| امپدانس ورودی High Level | 100Ω |
| امپدانس خروجی | 2Ω |
| ضریب میرایی | بیش از 70 در 50Hz / 4Ω |
| پهنای باند (-3dB) | 10Hz – 250Hz |
| THD | کمتر از 0.1% در 100Hz / 4Ω |
| منبع تغذیه | Full PWM |
| محدوده ولتاژ کاری | 10.0V – 16.0V DC |
| جریان بی‌باری | 0.7A |
| فیوز | ATC 35A × 3 |
| کنترل باس | دارد |
| نشانگر Power/Protect | دارد |
| ابعاد | 280 × 120 × 46.5mm |
| شماره مدل | XED11001D |
XED11001D برای چه سیستمی مناسب است؟
Cerwin-Vega XED11001D برای سیستم‌هایی مناسب است که به یک آمپلی فایر مونو با توان خروجی بالا برای ساب‌ووفر نیاز دارند. توان 1100 وات RMS در 2 اهم، امکان استفاده از این مدل را در کنار ساب‌ووفرهای سازگار با این سطح توان فراهم می‌کند.
پیش از انتخاب آمپلی فایر، باید امپدانس نهایی ساب‌ووفر و توان RMS آن با توان و محدوده کاری آمپلی فایر مطابقت داشته باشد. همچنین در سیستم‌های پرتوان، ظرفیت سیستم برق خودرو، کابل‌کشی و فیوزگذاری مناسب نیز اهمیت دارد.
Cerwin-Vega XED11001D یک آمپلی فایر مونو Class-D با توان RMS برابر با 650 وات در 4 اهم و 1100 وات در 2 اهم است که با فیلتر Low-Pass، Sub-Sonic، Bass Boost و کنترل باس، برای تقویت بخش ساب‌ووفر سیستم صوتی خودرو طراحی شده است.
