آمپلی فایر xed3002d Amplifier سروین وگا Cerwin Vega
Cerwin-Vega XED3002D یک آمپلی فایر 2 کانال Class-D با ابعاد کوچک، توان 80W × 2 در 4Ω و 120W × 2 در 2Ω است که برای ارتقای سیستم صوتی خودرو، تقویت بلندگوها و برخی پیکربندی‌های ساب‌ووفر مناسب است. وجود High Pass و Low Pass قابل تنظیم، Bass Boost سه‌مرحله‌ای، ورودی Low Level و High Level و طراحی جمع‌وجور، انعطاف مناسبی برای استفاده از آن در سیستم‌های مختلف فراهم می‌کند.
در صورت نیاز به مشاوره و پاسخ به سوالات شما در رابطه با این محصول می توانید با شماره های زیر تماس بگیرید.
آمپلی فایر Cerwin-Vega XED3002D از سری XED یک آمپلی فایر 2 کانال با مدار Class-D است که برای ارتقای سیستم صوتی خودرو و تأمین توان مورد نیاز بلندگوها یا یک ساب‌ووفر کوچک طراحی شده است. این مدل با ابعاد جمع‌وجور، مصرف برق کنترل‌شده و امکان تنظیم فیلترهای صوتی، گزینه‌ای مناسب برای سیستم‌هایی است که فضای نصب محدود دارند اما به یک آمپلی فایر مجزا نیاز دارند.
XED3002D در حالت استریو می‌تواند برای راه‌اندازی کامپوننت یا بلندگوهای کواکسیال استفاده شود و با توجه به قابلیت Bridge، امکان استفاده از آن در پیکربندی‌های متفاوت سیستم صوتی نیز وجود دارد.
توان خروجی Cerwin-Vega XED3002D
این آمپلی فایر در امپدانس 4 اهم، توان 80 وات RMS برای هر کانال و در 2 اهم، 120 وات RMS برای هر کانال ارائه می‌دهد.
| امپدانس | توان RMS |
|---|---|
| 4Ω | 80W × 2 |
| 2Ω | 120W × 2 |
توان RMS برای انتخاب آمپلی فایر اهمیت بیشتری نسبت به اعداد حداکثری دارد، زیرا نشان‌دهنده توانی است که آمپلی فایر برای استفاده مداوم در شرایط مشخص ارائه می‌کند.
طراحی Class-D و ابعاد جمع‌وجور
XED3002D از مدار تقویت Class-D استفاده می‌کند. این ساختار با هدف افزایش راندمان و کاهش اتلاف انرژی در آمپلی فایرهای خودرو مورد استفاده قرار می‌گیرد و در کنار ابعاد کوچک، امکان نصب آسان‌تر آن را فراهم می‌کند.
ابعاد آمپلی فایر تنها 160 × 120 × 46.5 میلی‌متر است؛ بنابراین برای سیستم‌هایی که فضای محدودی برای نصب آمپلی فایر دارند، ابعاد آن یک مزیت عملی محسوب می‌شود.

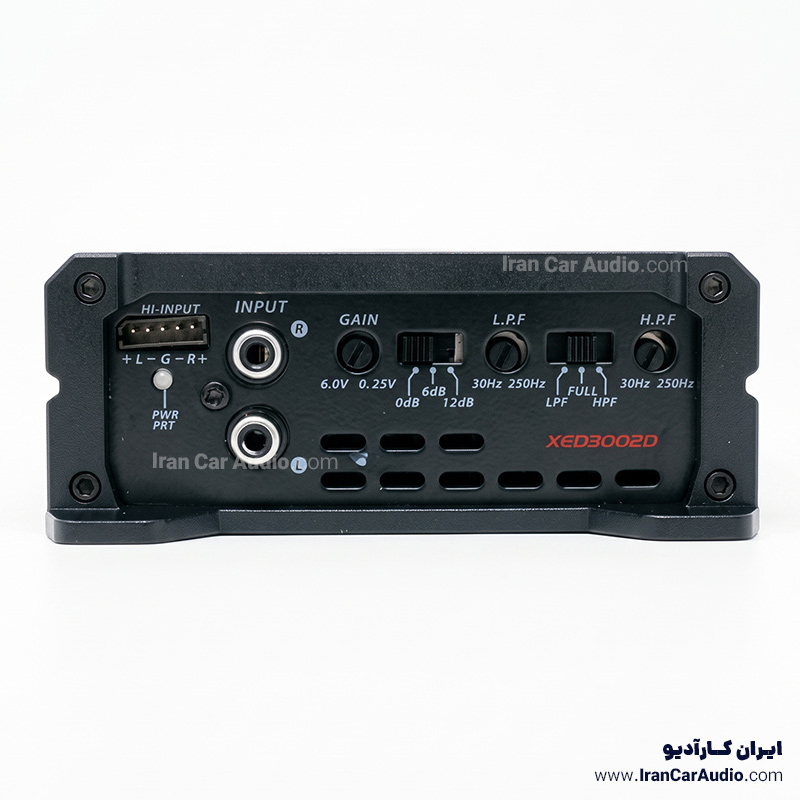

تنظیمات کراس‌اور
یکی از بخش‌های کاربردی XED3002D، کراس‌اور قابل تنظیم آن است. آمپلی فایر امکان انتخاب سه حالت اصلی را در اختیار کاربر قرار می‌دهد:
- High Pass: عبور فرکانس‌های بالاتر و حذف بخش پایین‌تر طیف
- Flat: عبور سیگنال بدون اعمال فیلتر High Pass یا Low Pass
- Low Pass: عبور فرکانس‌های پایین‌تر برای کاربردهای باس
محدوده تنظیم فیلترهای High Pass و Low Pass برابر با 35Hz تا 250Hz و شیب فیلتر 12dB/Oct اعلام شده است.
این قابلیت باعث می‌شود آمپلی فایر بتواند در سیستم‌های مختلف، متناسب با نوع بلندگو و نحوه تقسیم فرکانس بین اجزای سیستم تنظیم شود.
Bass Boost قابل انتخاب
XED3002D دارای Bass Boost با سه سطح 0dB، 6dB و 12dB است. این تنظیم برای افزایش سطح بخش باس در سیستم در نظر گرفته شده، اما مقدار مناسب آن باید با توجه به نوع بلندگو، ساب‌ووفر، جعبه و تنظیم کلی سیستم انتخاب شود.
ورودی Low Level و High Level
آمپلی فایر دارای ورودی با محدوده حساسیت متفاوت برای اتصال به منابع مختلف سیستم صوتی است:
- Low Input Level: 250mV تا 12V
- High Input Level: 1.3V تا بیشتر از 20V
این محدوده ورودی امکان استفاده از XED3002D را در سیستم‌های مختلف، از جمله سیستم‌هایی که از پخش یا هدیونیت افترمارکت استفاده می‌کنند، فراهم می‌کند.
طراحی برای سیستم‌های صوتی خودرو
XED3002D می‌تواند در پیکربندی‌های مختلف سیستم صوتی مورد استفاده قرار گیرد؛ از جمله:
- تقویت یک جفت کامپوننت
- تقویت بلندگوهای کواکسیال
- استفاده در سیستم‌های صوتی کم‌جا
- استفاده در پروژه‌هایی که نیاز به یک آمپلی فایر 2 کانال جمع‌وجور دارند
- استفاده از قابلیت Bridge در پیکربندی‌های سازگار
انتخاب نهایی آمپلی فایر باید بر اساس توان RMS بلندگو یا ساب‌ووفر، امپدانس نهایی سیستم و نحوه سیم‌کشی انجام شود.
مشخصات فنی Cerwin-Vega XED3002D
| مشخصات | مقدار |
|---|---|
| برند | Cerwin-Vega |
| مدل | XED3002D |
| سری | XED |
| نوع آمپلی فایر | 2 Channel |
| کلاس کاری | Class-D |
| توان RMS در 4Ω | 80W × 2 |
| توان RMS در 2Ω | 120W × 2 |
| Power Supply | Full PWM |
| محدوده ولتاژ کاری | 10.0V–16.0V DC |
| جریان در حالت Idle | 0.5A |
| THD | کمتر از 0.1% |
| حساسیت Low Level | 250mV–12V |
| حساسیت High Level | 1.3V تا بیش از 20V |
| امپدانس ورودی Low Level | 20KΩ |
| امپدانس ورودی High Level | 100Ω |
| امپدانس خروجی اعلام‌شده | 2Ω |
| Damping Factor | بیش از 70 در 50Hz / 4Ω |
| Bandwidth (-3dB) | 10Hz–30kHz |
| High Pass | 35Hz–250Hz |
| Low Pass | 35Hz–250Hz |
| شیب کراس‌اور | 12dB/Oct |
| Bass Boost | 0 / 6 / 12dB |
| Fuse | ATC 20A |
| نشانگر | LED Power / Protect |
| ابعاد | 160 × 120 × 46.5mm |
| شماره مدل کارخانه | XED3002D |
| نام تجاری | سروین وگا |
| برند آمپلی فایر | سروین وگا |
